A tytë paralele me dy vidamban dy vida me diametër konstant krah për krah në një vrimë me figura tetë. Vidhat kthehen së bashku dhe e shtyjnë materialin përpara duke e zënë në kurth midis fluturimeve, në vend që ta tërhiqni atë përgjatë një muri siç bën një vidë e vetme. Dy zgjedhje dizajni vendosin se çfarë mund të bëjë makina: drejtimi i rrotullimit (bashkërrotullues ose kundër-rrotullues) dhe sa thellë rrjetëzohen vidhat (plotësisht, pjesërisht ose aspak). Merr ato dy komponimet e duhura dhe të njëjtat harduer, shfryn ose nxjerr PVC të ngurtë.
Pyetni tre furnizues se çfarë është një fuçi paralele me dy vida dhe do të merrni tre përgjigje të paqarta për "dy vida në vend të një". Kjo e nënvlerëson atë. Rregullimi i dyfishtë ndryshon mënyrën se si materiali lëviz nëpër makinë dhe ky ndryshim i vetëm mekanik është arsyeja pse vidhat binjake trajtojnë punët që një vidë e vetme nuk mund të bëjë.
Ky udhëzues mbulon mekanikën, dy akset e klasifikimit që vendosin performancën, specifikat reale të materialit dhe madhësinë. Për fotografinë më të gjerë të komponentit, shihni tonëudhëzues fuçi me vidë ekstruderi.
Çfarë është një fuçi paralele me dy vida?
Një fuçi paralele me dy vida është njësia plastifikuese e një ekstruderi me dy vida. Ai ka dy pjesë që punojnë si një sistem: një fuçi me dy vrima të mbivendosura të përpunuara në të, duke formuar një seksion kryq prej tetë figurash dhe dy vida që qëndrojnë brenda atyre vrimave.
Paraleledo të thotë që vidhat mbajnë të njëjtin diametër nga fundi i furnizimit në skajin e shkarkimit. Gryka qëndron në të njëjtën madhësi në të gjithë gjatësinë e saj. Ky është ndryshimi përcaktues nga një binjak konik, ku të dy vidhat dhe hapen duke u ulur drejt kalit.
Forma paralele i jep projektuesit një seksion kryq konstant për të punuar përgjatë gjithë gjatësisë, gjë që e bën të thjeshtë ndërtimin e makinerive të gjata me hapësirë për përzierjen, ajrimin dhe përzierjen e seksioneve. Krahasimi midis dy formave është mbuluar në tonëudhëzues konik vs paralel.
Si funksionon një fuçi paralele me vidhos, hap pas hapi
- Të ushqyerit.Materiali bie në grykën e ushqimit dhe ulet në të dy vidhat menjëherë. Vidhat binjake marrin pluhur, thekon dhe ushqim të parregullt që një vidë e vetme lufton për t'i kapur.
- Duke përcjellë.Vidhat kthehen dhe fluturimi i njërës vidë fshin kanalin e tjetrës. Materiali bllokohet në dhomat në formë C midis fluturimeve dhe shtyhet përpara mekanikisht.
- Shkrirja.Ngrohësit me fuçi furnizojnë një pjesë të nxehtësisë. Pjesa tjetër vjen nga prerja pasi materiali punohet në boshllëkun e ngushtë ku mbivendosen vidhat, që është zona më intensive në makinë.
- Përzierje.Çdo rrotullim ndahet, paloset dhe rikombinon rrjedhën e shkrirjes. Kjo ndarje e përsëritur është ajo që shpërndan mbushësit, pigmentet dhe aditivët në mënyrë të barabartë.
- Ventilim.Në një fuçi të ajrosur, kanali thellohet në një portë ventilimi, kështu që presioni bie afër zeros. Lagështia dhe substancat e paqëndrueshme ikin atje, shpesh nën vakum.
- Pompimi dhe matja.Seksioni i fundit ndërton presion dhe jep një shkrirje të qëndrueshme në formë ose peletizues.
Bashkë-Rrotullues vs Kundër-Rrotullues: Dy drejtime, dy punë
Vidhat mund të rrotullohen në të njëjtin drejtim ose në drejtime të kundërta. Kjo zgjedhje ndryshon plotësisht karakterin e makinës.
| bashkërrotullues | Kundër-rrotullues | |
|---|---|---|
| Drejtimi i vidës | Të dy vidhat rrotullohen në të njëjtën mënyrë | Vidhat rrotullohen në drejtime të kundërta |
| Rruga materiale | Ndjek një figurë-tetë rreth të dy vidave | Shtrydhet përmes majës midis vidhave |
| Qethje | I lartë dhe i rregullueshëm përmes elementëve të vidhave | Më e ulët dhe më e butë në material |
| Shpejtësia e vidës | Lartë | Më e ulët |
| Ndërtimi me presion | E moderuar | E fortë dhe e qëndrueshme |
| Më e mira në | Përbërja, masterbatch, nxjerrje reaktive, komponime të mbushura | Tub dhe profil i ngurtë PVC, material i ndjeshëm ndaj nxehtësisë |
bashkërrotulluesvidhat janë mjeti i përzierjes. Prerja e lartë dhe shpejtësia e lartë shpërndajnë tërësisht fibrat e qelqit, pigmentin dhe aditivin, gjë që është pikërisht ajo që i nevojitet një përbërjeje të modifikuar.
Kundër-rrotulluesvidhat veprojnë si një pompë me zhvendosje pozitive. Thyerja ndërmjet tyre e çon materialin përpara nën presion të fortë me prerje të ulët, dhe kjo është ajo që kërkon PVC e ngurtë, pasi PVC degradohet kur e qethni fort. Jonëfuçi me vida me dy vida paralele kundër-rrotulluesejanë ndërtuar për atë detyrë, dhe kimia pas saj qëndron në tonënUdhëzues fuçi me vidë PVC.
Plotësisht, pjesërisht ose pa rrjetë: Boshti që kapërcejnë shumica e udhëzuesve
Drejtimi i rrotullimit është vetëm gjysma e klasifikimit. Boshti i dytë është se sa thellë lidhen dy vidhat me njëra-tjetrën dhe shumica e udhëzuesve nuk e përmendin kurrë atë.
Vidhat tona paralele binjake vijnë në tre lloje të rrjetës:plotësisht rrjetëzues, pjesërisht me rrjetë dhe jo rrjetë. Dallimi është se sa larg arrin fluturimi i njërës vidë në kanalin e tjetrës.
- Plotësisht rrjetë.Fluturimi i njërës vidë arrin në rrënjën e tjetrës, duke lënë një hendek të vogël. Ky është lloji më i zakonshëm në nxjerrjen e plastikës, sepse hapësira e ngushtë jep prerje dhe përzierje të shkëlqyeshme dhe i fshin kanalet të pastra ndërsa vidhat rrotullohen.
- Rrjetë pjesërisht.Vidhat mbivendosen, por më pak thellë. Transmetimi qëndron pozitiv ndërsa prerja bie, gjë që i përshtatet materialit që nuk mund të përballojë punë agresive.
- Jo rrjetëzues.Vidhat qëndrojnë krah për krah pa u kyçur. Makina sillet më afër dy vidhave të vetme në një fuçi, me trajtimin më të butë dhe përcjelljen më pak pozitive.
Çështja praktike është se vetëm "vida binjake" nuk përshkruan një makinë. Rrjetëzimi dhe rrotullimi i plotë është një mjet i ndryshëm nga rrjetëzimi dhe bashkërrotullimi i plotë, dhe të dyja ndryshojnë nga një rregullim pa rrjetë. Kur specifikoni një grup zëvendësues, lloji i rrjetës duhet të përputhet me makinën që zotëroni.
Pse vidat binjake transmetohen ndryshe nga vidat e vetme
Një vidë e vetme është një pompë zvarritëse. Ai mbështetet në fërkimin: materiali duhet të ngjitet në murin e fuçisë më shumë se sa te vidhosja, ose thjesht rrotullohet në vend në vend që të ecë përpara.
Kjo varësi shkakton probleme reale. Pluhurat, thekonet dhe ushqimi i rrëshqitshëm ose me fërkim të ulët nuk mbërthen mirë, kështu që vidhosja ngrihet ose vdes nga uria. Rezultati pastaj ndryshon me atë se sa mirë materiali ndodh të jetë mbërthyer atë ditë.
Vidhat binjake përcjellin pozitivisht. Fluturimi i njërës vidë fshin kanalin e tjetrës, kështu që materiali shtyhet mekanikisht, pavarësisht nëse kap murin apo jo. Prodhimi qëndron më i qëndrueshëm dhe ushqimi që mposht një vidë të vetme kalon pa ankesa.
Kjo është gjithashtu arsyeja pse vidhat binjake dominojnë përbërjen dhe punën e pluhurit PVC. Krahasimi i plotë është tek neudhëzues me një vidë kundrejt binjakëve.
Nga çfarë është bërë një fuçi paralele me dy vida
Çeliku bazë mbart ngarkesën mekanike. Sipërfaqja në krye të saj merr veshin. Këtu janë specifikimet me të cilat ndërtojmë grupet tona paralele të vidhave binjake.
| Specifikimi | Vlera |
|---|---|
| Materiali bazë | 38CrMoAlA |
| Fortësia e trajtimit të nxehtësisë | HB260–320 |
| Fortësia e azotimit | HV950–1000 |
| Thellësia e azotimit | 0,50–0,70 mm |
| Brishtësia nitriding | Klasa 1 ose më e mirë |
| Vrazhdësia e sipërfaqes | Ra0.4 |
| Drejtësia e vidës | 0,015 mm |
| Fortësia e kromimit | HV950 ose më i lartë |
| Trashësia e kromit | 0,05–0,10 mm |
| Fortësia bimetalike | HRC60–65 |
| Thellësia bimetalike | 2,0–3,0 mm |
Dy numra në atë tabelë meritojnë vëmendje kur krahasoni kuotat.Drejtësia e vidës në 0,015 mmvendos nëse vidhat funksionojnë të vërteta në vrimën e figurës tetë, dhe një vidë e përkulur vesh njërën anë të hapjes dhe shkatërron gjithashtu zëvendësimin e saj.Brishtësia nitridingështë kontrolli i cilësisë që shumica e furnitorëve nuk e publikojnë kurrë: një kasë e fortë që është e brishtë, shkëputet nën ngarkesë në vend që t'i rezistojë konsumit.
Përtej konstruksionit standard, ne personalizojmë në çelik për punë të nxehtë, çelik për punë të ftohtë, çelik me shpejtësi të lartë, çelik pluhur HIP dhe lidhje PTA. Kur ushqimi është gërryes ose gërryes, rruga bimetalike zëvendëson nitriding, dhe tonëudhëzues bimetalik kundrejt nitriduarmbulon kur kjo paguan.
Madhësia: Diametri, L/D dhe dalja
Diametri i vidhos vendos xhiros. L/D cakton se sa hapësirë ka makina për të shkrirë, përzier dhe shfryrë gjatë rrugës. Këtu janë modelet tona të përdorura zakonisht të vidhave paralele me dy vida me figurat e tyre të botuara të daljes në PVC.
| Model | Diametri i vidës (mm) | L/D | Prodhimi i PVC (kg/h) | Shpejtësia e vidës (rpm) | Motori (kW) |
|---|---|---|---|---|---|
| NHY75 | 75 | 26–36 | 220–350 | 45 | 45 |
| NHY90 | 90 | 26–36 | 280–460 | 45 | 55 |
| NHY110 | 110 | 26–36 | 350–650 | 45 | 75 |
| NHY120 | 120 | 26–36 | 500–800 | 45 | 110 |
| NHY130 | 130 | 26–36 | 680–1000 | 45 | 132 |
Lexoni modelin dhe jo vetëm rreshtat. Prodhimi përafërsisht ndjek diametrin dhe fuqia e motorit rritet me të, sepse shtytja e më shumë materialit kërkon më shumë çift rrotullues. Brezi L/D qëndron i njëjtë në të gjithë gamën, pasi raporti është një zgjedhje e dizajnit dhe jo një pasojë e madhësisë.
Jashtë këtyre modeleve ne ndërtojmë vida paralele nga 45 mm deri në 150 mm, me L/D nga 32:1 deri në 38:1 në grupet tona të tubave PVC ose të përshtatura për linjën tuaj. Ajo që L/D ju blen në të vërtetë mbulohet në udhëzuesin tonë të raportit L/D dhe gama e plotë gjendet në faqen tonë.faqja e produktit me dy vida paralele.
Çfarë prodhojnë aktualisht vidat binjake paralele
Katër familje aplikimesh mbulojnë pjesën më të madhe të asaj që bëjnë këto makina, dhe ato kalojnë nga lënda e parë deri te produkti i përfunduar.
Modifikimi dhe kombinimi i plastikës
Aplikacioni më tipik. Fuqia e fortë prerëse dhe shpërndarëse lejon që një polimer bazë si PP, PE ose ABS të përzihet në mënyrë të barabartë me fibra qelqi, fibër karboni, frenues flakë dhe antioksidantë. Kjo prodhon nota të përforcuara, rezistente ndaj flakës ose përçuese, të tilla si PP e përforcuar me fibra xhami që përdoret në pjesët e automobilave dhe ABS rezistente ndaj flakës që përdoret në elektronikë.
Masterbatch me ngjyra dhe funksionale
Pigmentet, ngjyrat ose aditivët funksionalë me përqendrim të lartë përzihen në një rrëshirë mbajtëse, pastaj ekstrudohen dhe peletizohen. Kjo prodhon masterbatch ngjyrash për ngjyrosje, ose masterbatch funksionale si notat antistatike dhe antibakteriale. Vidhat binjake zgjidhin problemin e përzierjes së pabarabartë që kufizon vidhat e vetme në këtë punë.
Formimi me nxjerrje
Tub, profil, fletë dhe film. Vidhat e dyfishta përshtaten veçanërisht mirë me polimerët me viskozitet të lartë dhe të vështirë për t'u plastifikuar si PVC dhe PC. Tubi kullues PVC, profili i dyerve dhe dritareve dhe fleta e PC-së varen të gjitha nga plastifikimi i njëtrajtshëm që ofron një vidë binjake, e cila është ajo që i mban poshtë defektet e produktit. JonëFuçi me vidë paralele me tub PVCshërbejnë tub uji dhe kullimi, kanal elektrik dhe tub mbrojtës.
Përpunimi i plastikës së ricikluar
Mbetjet PP dhe PE kalojnë përmes prerjes dhe ngrohjes që heq papastërtitë, lehtëson stresin dhe riplastifikon materialin për peletizimin. Ushqimi i ricikluar është i paqëndrueshëm dhe shpesh i kontaminuar, që është pikërisht lloji i materialit pozitiv që përcjell mirë.
Si të dalloni kur një grup vidash paralele binjake ka nevojë për zëvendësim
Veshja e dy vidhave shfaqet në të njëjtat vende çdo herë dhe makina ju tregon përpara se pjesët të duken dukshëm të këqija.
- Prodhimi bieme të njëjtën shpejtësi vidë. Hapësira e konsumuar lejon që shkrirja të rrëshqasë prapa në vend që të ecë përpara.
- Cilësia e përzierjes bie.Vijat e ngjyrave ose shpërndarja e pabarabartë e mbushësit nënkuptojnë se vidhat nuk e fshijnë më njëra-tjetrën siç duhet.
- Ngarkesa motorike rritetnë dalje konstante, e cila tregon rezistencën ndaj terheqjes, shtrembërimit ose rezistencës së materialit të degraduar.
- Lëvizjet e cilësisë së sipërfaqesnë produktin e përfunduar, shpesh gjëja e parë që vë re departamenti i cilësisë.
Konfirmo me instrumente dhe jo me përshtypje. Matni OD-në e fluturimit dhe ID-në e hapjes me vizatimin e konstruksionit dhe kontrolloni hapësirën e rrjetës, e cila është unike për vidhat binjake dhe e lehtë për t'u anashkaluar.
Pse të punoni me Nanhaiya
Nanhaiya ka ndërtuar vida dhe fuçi për më shumë se njëzet vjet dhe u shërben 500+ klientëve në mbarë botën. Jonëgamën e vidave paralele binjakembulon komponimin, granulimin, shkumëzimin PS, panelin prej alumini-plastik, gomën dhe plastikën, si dhe funksionimin e tubave PVC, në konfigurime bashkë-rrotulluese dhe kundër-rrotulluese.
Çdo grup është i përpunuar nga 38CrMoAlA dhe i përfunduar sipas specifikimeve në tabelën e mësipërme, me kontroll të rreptë të tolerancës dhe testim dinamik të ekuilibrit përpara se të dërgohet. Kompletet tona janë ndërtuar për t'iu përshtatur markave kryesore të ekstruderëve, duke përfshirë KraussMaffei, Cincinnati dhe Jwell, dhe ne personalizojmë profilin e vidhave, raportin e ngjeshjes, dizajnin e ventilimit dhe zonat e ngrohjes në linjën tuaj.
Para se të citojnë, inxhinierët tanë punojnë me ju përmes parametrave: diametri, raporti i pamjes, thellësia e brazdës së vidës dhe zgjedhja e materialit. Oferta mbulon produktin, transportin dhe koston e pritur të mirëmbajtjes dhe ju arrin brenda 12 orëve. Pas dorëzimit, teknikët tanë mbështesin instalimin dhe vënien në punë, dhe çështjet pas shitjes marrin një përgjigje brenda 24 orëve.
Keni nevojë për një grup vidash dyshe paralele të ndërtuar në makinën tuaj? Dërgoni modelin tuaj, vizatimin ose mostrën e konsumuar, plus materialin që përdorni. Ne citojmë brenda 12 orëve.
Merrni një ofertë me dy vidaPyetjet e bëra më shpesh
Çfarë është një fuçi paralele me dy vida?
Është njësia plastifikuese e një ekstruderi me dy vida: një fuçi me dy vrima të mbivendosura që formojnë një seksion kryq prej tetë, duke mbajtur dy vida me diametër konstant. Vidhat e përcjellin materialin përpara mekanikisht duke e fiksuar atë midis fluturimeve të tyre, në vend që të mbështeten në fërkimin kundër murit të fuçisë.
Si funksionon një fuçi paralele me dy vida?
Materiali bie në të dy vidhat në grykën e ushqimit. Ndërsa vidhat rrotullohen, fluturimi i njërës fshin kanalin e tjetrit, duke bllokuar materialin dhe duke e shtyrë përpara. Ngrohësit e fuçisë dhe qethja në zonën e mbivendosjes e shkrijnë atë, çdo rrotullim ndan dhe rikombinon shkrirjen për ta përzier atë, dhe seksioni i fundit krijon presion për të ushqyer koshin.
Cili është ndryshimi midis rrotullimit të përbashkët dhe kundër-rrotullimit?
Vidhat rrotulluese rrotullohen në të njëjtën mënyrë dhe japin prerje të lartë me shpejtësi të lartë, e cila i përshtatet komponimeve, masterbatch dhe komponimeve të mbushura. Vidhat kundër-rrotulluese rrotullohen në drejtime të kundërta dhe veprojnë si një pompë me zhvendosje pozitive, duke krijuar presion të fortë me prerje të ulët. Ky veprim më i butë është ajo që i nevojitet tubit dhe profilit të ngurtë PVC.
Cilat janë vidhat binjake me rrjetë të plotë, pjesërisht me rrjetë dhe që nuk lidhin rrjetë?
Ato përshkruajnë se sa thellë lidhen dy vidhat. Vidhat me rrjetë të plotë arrijnë rrënjën e njëra-tjetrës me një hendek të vogël, duke dhënë prerjen dhe përzierjen më të mirë, dhe ky është lloji më i zakonshëm në nxjerrjen e plastikës. Vidhat pjesërisht të rrjetës mbivendosen më pak dhe reduktojnë prerjen. Vidhat pa rrjetë qëndrojnë krah për krah pa u përfshirë, duke dhënë trajtimin më të butë.
Cili është ndryshimi midis vidhave binjake paralele dhe konike?
Një vidë binjake paralele mban të njëjtin diametër nga ushqimi në shkarkim dhe vrima qëndron në një madhësi konstante. Një vidë konike binjake ngushtohet, me një fund më të madh të furnizimit që ngushtohet drejt mbulesës. Forma paralele jep një seksion kryq konstant përgjatë gjatësisë, gjë që i bën makinat e gjata me seksione ventilimi dhe përzierjeje të thjeshta për t'u ndërtuar.
Pse të përdorni një vidë dyshe në vend të një vidhe të vetme?
Përcjellje pozitive. Një vidë e vetme mbështetet në fërkim, kështu që materiali duhet të kapë murin e fuçisë për të ecur përpara dhe pluhurat, thekonet dhe ushqimi i rrëshqitshëm shkaktojnë rritje. Vidhat e dyfishta e shtyjnë materialin përgjatë mekanikisht, pavarësisht nga kapja, gjë që jep rezultat më të qëndrueshëm dhe i lejon ata të trajtojnë ushqimin që shkatërron një vidë të vetme.
Për çfarë përdoren vidhat binjake paralele?
Katër familje kryesore: modifikim plastik dhe përzierje me fibra qelqi, fibër karboni ose retardantë flakë; prodhimi masterbatch me ngjyra dhe funksional; nxjerrja e tubave, profilit, fletës dhe filmit duke përfshirë PVC dhe PC; dhe përpunimi i plastikës së ricikluar ku mbetjet PP dhe PE pastrohen, riplastifikohen dhe peletizohen.

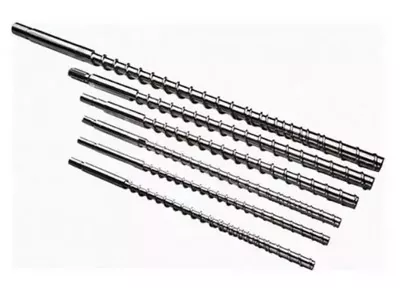

A duhet të zëvendësohen vidhat binjake si një palë?
po. Hapësira e rrjetës ndërmjet dy vidhave vendoset gjatë prodhimit dhe nuk mund të rikuperohet duke zëvendësuar një vidë kundër një partneri të konsumuar. Vidhat binjake prodhohen, furnizohen dhe zëvendësohen si një palë e përshtatshme, dhe ato duhet të ruhen dhe të trajtohen gjithashtu në këtë mënyrë.
